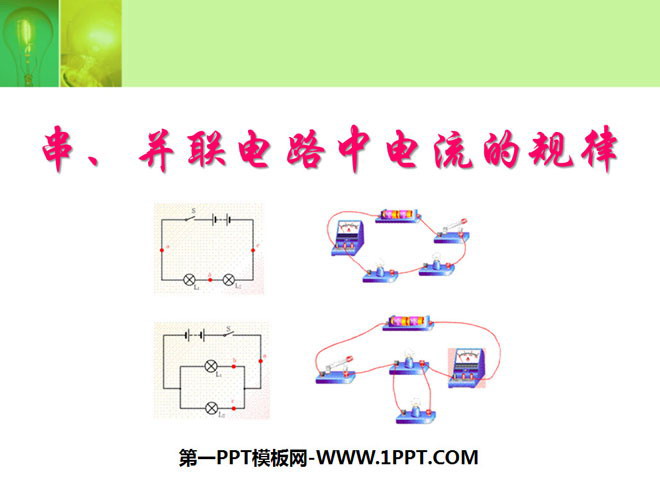

一、串联电路的电流特点

结论：串联电路中各处电流都相等。

表达式：I1=I2=I3

二、并联电路的电流特点

结论:并联电路中干路电流等于各支路电流之和。

表达式： I =I1+I2

评估与交流：

知识应用：

某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们工作时的电流分别为200mA、1 A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？

... ... ...

学以致用

1 、生日彩灯上串联着20个小灯泡，若电源插头处电流为100毫安，那么通过每个小灯泡的电流为______安。

2、有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那（ ）

A、L1中电流较大

B、L2中电流较大

C、L1和L2中的电流一样大

D、由于灯的亮度不同故无法比较电流的大小

3、如图，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为______，A2的示数为______，灯L1中的电流是______.

4、在一个电路中有两个用电器，用电流

表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；

如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。

... ... ...
