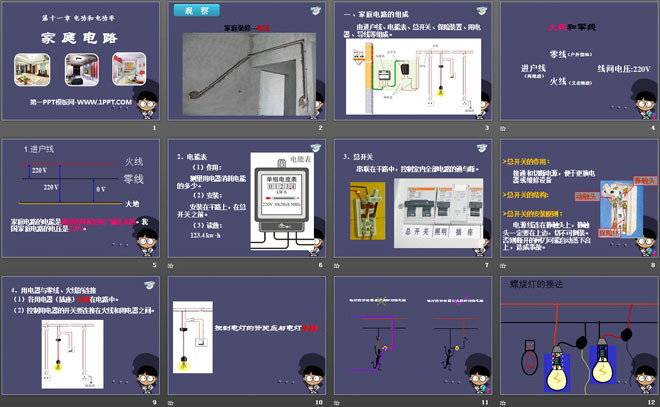

一、家庭电路的组成

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

1.进户线

家庭电路的电能是通过电网从发电厂输送来的。我国家庭电路的电压是220V。

2．电能表

（1）作用：测量用电器消耗电能的多少。

（2）安装：安装在干路上，在总开关之前。

（3）读数：123.4 kw ·h

3．总开关

串联在干路中，控制室内全部电路的通与断。

总开关的作用：接通和切断电源，便于更换电器或维修设备

总开关的结构：

总开关的安装原则：电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。

4．用电器与零线、火线的连接

（1）各用电器（插座）并联在电路中。

（2）控制用电器的开关要连接在火线和用电器之间。

... ... ...

二、熔丝的作用

保险装置

① 作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

② 材料：由电阻率较大、熔点较低的铅锑合金制成。

③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。

工作原理：当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

额定漏电动作电流 30mA

额定工作电流 10A

额定工作电压 220V

最大能分断电流500A

漏电保护器是通过检测电路中地线和火线中电流大小差异来控制开关的。

... ... ...

三、插座、插头

用电器外壳接地

用电器外壳没有接地
