《电路分析与应用》PPT

《电路分析与应用》PPT

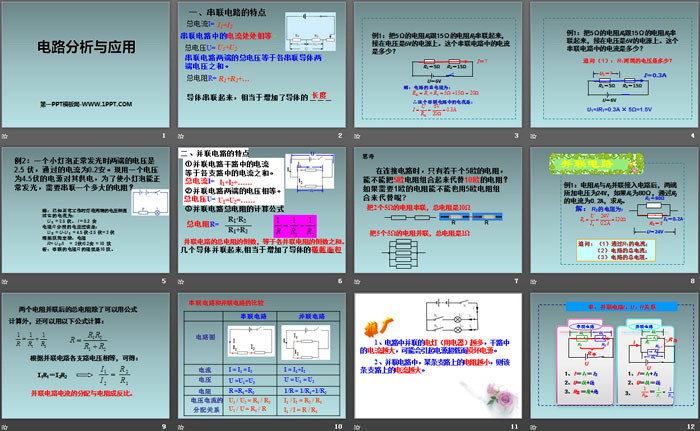

第一部分内容：串联电路的特点

总电流I=I1=I2

串联电路中的电流处处相等。

总电压U=U1+U2

串联电路两端的总电压等于各串联导体两端电压之和。

总电阻R=R1+R2+…

导体串联起来，相当于增加了导体的 ＿＿

例1：把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上。这个串联电路中的电流是多少？

例2：一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为0.2安。现用一个电压为4.5伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？

... ... ...

电路分析与应用PPT，第二部分内容：并联电路的特点

①并联电路干路中的电流

等于各支路中的电流之和。

总电流I= I1+I2+……

②并联电路两端的电压相等。

总电压U= U1=U2=……

③并联电路总电阻的计算公式

并联电路的总电阻的倒数，等于各并联电阻的倒数之和。

几个导体并联起来,相当于增加了导体的 ＿＿＿

... ... ...

电路分析与应用PPT，第三部分内容：电阻串并联

电阻串联的解释

几个电阻串联起来，相当于增大了导体的长度。所以总电阻比任何一个导体的电阻都大。

电阻并联的解释

几个电阻并联起来，总电阻比任何一个电阻都小，这是因为把导体并联起来，相当于增大了导体的横截面积。
