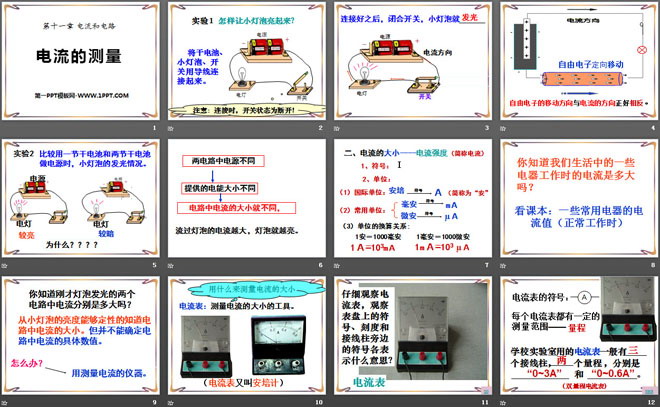

实验1  怎样让小灯泡亮起来？

将干电池、小灯泡、开关用导线连接起来。

注意：连接时，开关状态为断开！

自由电子的移动方向与电流的方向正好相反。

实验2  比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。

两电路中电源不同

提供的电能大小不同

电路中电流的大小就不同，

流过灯泡的电流越大，灯泡就越亮。

... ... ...

二、电流的大小----电流强度（简称电流）

1、符号：I

2、单位：

（1）国际单位：安培→Ａ（简称为“安”）

（2）常用单位：毫安→mＡ

                        微安→µＡ

（3）单位的换算关系:

1安＝1000毫安   1毫安＝1000微安

1Ａ=103mＡ      1mＡ=103 µＡ

... ... ...

电流表读数步骤：

第一步：确定量程

第二步：先读大格

第三步：再读小格

如何用电流表测通过电路中的电流？

电流表使用不当，容易烧坏。

使用时应该注意什么？

看书：P22，电流表的正确使用方法

... ... ...

电流表的正确使用方法

1、正确选择量程。

2、电流表必须串联在被测电路中

3、使电流从电流表的正接线柱流进,从负接线柱流出

4、绝对不允许不经过用电器而把电流表直接连到电源两极，否则电流表会被烧毁。

如果无法预先估计被测电流大小，怎么办？

先用最大量程，迅速试触。

如果指针偏转太小，再使用较小的量程。

如果指针偏转超出量程，则改用更大量程的电流表
